Mesin pembuatan pipa spiral tabung otomatis 380V 220V

Rincian produk

Tempat asal: Jiangsu, Cina

Nama merek: HRF

Syarat Pembayaran & Pengiriman

Harga: $1,460,000.00/sets 1-1 sets

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Mesin pembuatan pipa spiral 220V, Mesin pembuatan pipa spiral 380V, Mesin pembuatan tabung spiral 380V


Industri yang berlaku:	Toko Bahan Bangunan, Pabrik Manufaktur, Pekerjaan Konstruksi	Lokasi Showroom:	Turki, Jerman
Inspeksi video keluar:	Tidak Tersedia	Laporan pengujian mesin:	Tidak Tersedia
Jenis pemasaran:	Produk Baru 2020	Garansi komponen inti:	1 tahun
Komponen Inti:	PLC, Engine, Bearing, Gearbox, Motor, Pressure vessel, Gear	Kondisi:	Baru
Jenis:	Mesin Pembuat Pipa	Bahan Pipa:	Besi
Aplikasi:	Pipa Pasokan Energi	Kapasitas Produksi:	0,6m/menit~2,5m/menit
Tegangan:	380/220V	Kekuatan:	500KW
Dimensi ((LWH):	12900x2400x400mm	Berat badan:	200000 KG
Jaminan:	1 tahun	Poin Penjualan Utama:	Produktivitas Tinggi
Kata kunci:	Insinyur tersedia untuk melayani mesin di luar negeri	Lebar kumparan baja:	700-1500mm
Panjang:	8-12,5m	Diameter Luar:	1000 ~ 2000mm
I..D. PENGENAL. of Steel Coil dari Kumparan Baja:	610 ~ 760mm	Maxi. Maksi. Load Weight Beban Berat:	≤30000kgs
Ketebalan:	9.5 ~ 17.1mm	Menghasilkan kecepatan:	0,6m/menit~2,5m/menit
Produksi tahunan:	30.000-70.000 ton per tahun	Nama:	Mesin pipa spiral otomatis/mesin pembuatan tabung spiral

Industri yang berlaku:	Toko Bahan Bangunan, Pabrik Manufaktur, Pekerjaan Konstruksi
Lokasi Showroom:	Turki, Jerman
Inspeksi video keluar:	Tidak Tersedia
Laporan pengujian mesin:	Tidak Tersedia
Jenis pemasaran:	Produk Baru 2020
Garansi komponen inti:	1 tahun
Komponen Inti:	PLC, Engine, Bearing, Gearbox, Motor, Pressure vessel, Gear
Kondisi:	Baru
Jenis:	Mesin Pembuat Pipa
Bahan Pipa:	Besi
Aplikasi:	Pipa Pasokan Energi
Kapasitas Produksi:	0,6m/menit~2,5m/menit
Tegangan:	380/220V
Kekuatan:	500KW
Dimensi ((LWH):	12900x2400x400mm
Berat badan:	200000 KG
Jaminan:	1 tahun
Poin Penjualan Utama:	Produktivitas Tinggi
Kata kunci:	Insinyur tersedia untuk melayani mesin di luar negeri
Lebar kumparan baja:	700-1500mm
Panjang:	8-12,5m
Diameter Luar:	1000 ~ 2000mm
I..D. PENGENAL. of Steel Coil dari Kumparan Baja:	610 ~ 760mm
Maxi. Maksi. Load Weight Beban Berat:	≤30000kgs
Ketebalan:	9.5 ~ 17.1mm
Menghasilkan kecepatan:	0,6m/menit~2,5m/menit
Produksi tahunan:	30.000-70.000 ton per tahun
Nama:	Mesin pipa spiral otomatis/mesin pembuatan tabung spiral

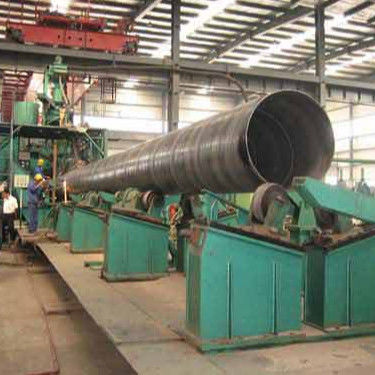

Mesin pembuatan pipa spiral tabung otomatis 380V 220V

Deskripsi produk

Unit pipa las spiral jenis swing belakang adalah untuk membuka dan meratakan kumparan baja melalui peralatan unit, dan kemudian mengirimkannya ke mesin pembentuk pada sudut tertentu,menggunakan prinsip tiga roll coiler, dilengkapi dengan sudut tertentu, untuk membentuk pipa bulat terus menerus, dan las spiral terus menerus dilas dengan mesin las busur tenggelam.pengelasan ujung rata dan gunting dari kumparan baja semuanya dilakukan pada mobil pengelasan terbang yang saling berputar. Ketika pengelasan butt dari kumparan baja dilakukan, mobil pengelasan terbang mempertahankan kecepatan yang sama dengan mesin utama, dan mesin utama tidak berhenti untuk produksi berkelanjutan.Ketika pengelasan punggung selesai, mobil las terbang dengan cepat mundur ke posisi awal dan menunggu untuk kumparan baja berikutnya.kualitas produk yang baik dan sedikit perbaikan pipa lasMenurut penggunaan produk yang berbeda, unit pipa las spiral swing belakang dibagi menjadi: model standar API, model standar nasional.Model standar API terutama digunakan untuk produksi pipa transmisi minyak dan gas alam (jarak jauh)Hal ini memiliki persyaratan yang sangat tinggi untuk bahan dan kualitas pipa baja, serta untuk peralatan unit dan peralatan inspeksi.Model standar nasional terutama digunakan untuk pipa transmisi gas alam jarak pendek dan pipa pengiriman air, konstruksi jaringan pipa perkotaan, pipa struktural, pipa kolom, dll. Bahan baja dan persyaratan kualitas juga tinggi, kedua hanya untuk standar API.

Seluruh lineflow diagram

coil uncoiler→pinching&leveling→electric vertical roll→hydaulic cut head&tail →buttwelding→electric vertical roll→edge mill device→board surface cleaner→ manul vertical rol→ main feeding &delivery→pre-bending&guide board→forming→inside welding→outside welding→plasma cutting→pulling out→ finished product inspection→collecting

Parameter Utama

1 Data bahan baku
Dia eksternal kumparan	Φ1000~2000mm
Di dalam.	Φ610760mm
Lebar	700×1500mm kita dapat merancang setelah semua konfirmasi
Ketebalan	9.5 ∙ 17.1 mm
Bahan	Q235 Q345 X42-X65 Baja karbon normal dan baja paduan rendah Q235 Q345 X42-X65
Bulan sabit	≤ 10/10000 mm
Turriform	< 30 mm
Berat maksimum	30 ton
2 Data pipa baja akhir
Dia luar pipa	Φ24inch ((610mm) 48inch ((1219mm) mm
Ketebalan dinding	9.5 ∙ 17.1 mm
Panjang	12 m
Sudut ayunan spiral	45 ̊78o
3 Data pabrik sprial
Data mode atau tipe A. Modus unit: berayun frontal, posisi tengah B. Cara pembentukan: tiga-roll lentur, empat baris eksternal kontrol ukuran roll
Pengelasan	pengelasan busur submerged sisi ganda secara otomatis
Pengelasan bagian dalam	Single-wire DC-1500 Pengelasan
Pengelasan luar	Pengelasan kabel ganda DC1500+AC1200
Kecepatan las	00,8 ∼ 2,2 m/menit
Kecepatan makan	0.6 ∙2.5m/menit
Produksi tahunan	20,000-50,000 ton per tahun
Sumber udara ditekan	0.4 ∼0.6Mpa
Area pabrik (bisa ditingkatkan oleh kami)	Lihat tata letak awal oleh kami, semua ukuran akhir dan tata letak harus dikonfirmasi setelah ukuran dan dasar pada ukuran pabrik cetak Anda dan mengalir secara gratis.
Tenaga listrik	AC380V 50Hz
Kekuatan kontrol	AC220V 50Hz
Total listrik pabrik	500KW

Pameran Pabrik

Keuntungan Produk

1Sistem penyesuaian otomatis mesin pembentuk: Pabrik ini mengadopsi basis data + teknologi kontrol otomatis komputer untuk menyesuaikan mesin ketika mengubah spesifikasi.Pabrik ini perlu menyesuaikan sudut poros depan, Sudut enam komponen roller dari mesin membentuk, posisi enam set roller dari mesin membentuk dan sudut roller pad las ketika mengubah spesifikasi.Di masa lalu, pekerjaan penyesuaian pabrik diselesaikan oleh pekerja penyesuaian yang berpengalaman, pada dasarnya mengandalkan pengalaman pekerja penyesuaian,yang mudah menyebabkan penyesuaian tunggal tidak di tempat, penyesuaian berulang, sehingga lebih banyak pipa limbah, dan beban kerja penyesuaian besar, sangat rumit.Set ini poros depan dan mesin cetakan perlu menyesuaikan sudut dan posisi yang tepat dikendalikan oleh encoder, dan untuk memajukan menurut teori data, pembentukan database lengkap, dalam produksi beberapa spesifikasi tabung baja,hanya pada komputer tablet parameter seperti lebar, diameter, ketebalan dinding, semua bagian penyesuaian akan datang ke tempat yang tepat, mulai produksi langsung. 2.B.Fungsi centering otomatis uncoiler:Ada tombol centering pada berdiri operasi uncoiler. Ketika tombol diaktifkan,kepala kerucut ganda akan secara otomatis memusatkan garis pusat pabrik. Kemudian, pusat kumparan konsisten dengan pusat pabrik. Tidak perlu menyesuaikan dengan rol vertikal. Efisiensi produksi ditingkatkan dan ketidakstabilan berkurang.
